Alüminyum Kompozit Panel Yangına Dayanım: A2, B1 ve B2 Sınıflarının Açıklaması

Bir cephe yüklenicisi, kağıt üzerinde A2 sertifikasına sahip alüminyum kompozit panellerin teslimatını aldığında paneller, kenarı soyularak açıldığında çekirdeğin görünür şekilde polietilen olması nedeniyle sahada yine başarısız oldu. Bu tek inceleme, evrak işleri ile gerçeklik arasındaki boşluğu ortaya çıkardı. Sonuç her alıcıya rehberlik etmelidir: A2 mineral özlü paneller yangına önemli ölçüde katkıda bulunmaz, B1 alev geciktirici paneller tutuşmaya karşı dayanıklıdır ancak sürekli maruz kaldığında yanar ve standart polietilen çekirdek paneller erir, tutuşur ve alevin yayılmasını hızlandırır. Bu makale, bu davranışı neyin belirlediğini, A2, B1 ve B2 sınıflandırmalarının nasıl ölçüldüğünü ve üretim hattının neden herhangi bir yangına dayanıklılık sertifikasının ardındaki gerçek garanti olduğunu açıklamaktadır.

Alüminyum Kompozit Panelde Yangına Dayanımı Ne Belirler?

ACP paneli, iki ince alüminyum yüzey ve bir polimer çekirdekten oluşan bir sandviçtir. Alüminyum kaplama yaklaşık 660 santigrat derecede erir ancak yanma sırasında önemli miktarda ısı açığa çıkarmaz. Çekirdek, yangın davranışını kontrol eden bileşendir.

• Çekirdek formülasyonu: standart polietilen, alev geciktirici polietilen veya mineral dolgulu yanmaz bileşik
• Çekirdek bütünlüğü: panelin tüm genişliği boyunca tutarlı karıştırma ve doldurma
• Bağlanma gücü: Yapıştırıcı ısıya dayanıklı olmalı ve cildin erken soyulmasını önlemelidir.
• Kabuk kalınlığı: Daha kalın kabuklar alevin çekirdekle temasını geciktirir ancak yangın sınıflandırmasını değiştirmez

Pratik sonuç basittir. Aynı alüminyum kaplamaya sahip iki panel, çekirdekleri farklıysa yangında tamamen farklı davranabilir. Bu nedenle yangına dayanıklılık konusunun çekirdekten başlayıp üretim süreciyle bitmesi gerekmektedir.

A2, B1 ve B2 Yangın Sınıflandırmalarının Açıklaması

Yangın sınıflandırmaları, pazarlama dilinden ziyade yangına tepki testlerine göre tanımlanır. Avrupa'da referans EN 13501-1'dir. Çin'de referans GB/T 8624'tür. Her iki sistem de ısı salınımını, alev yayılımını, duman üretimini ve yanan damlacıkları değerlendirir ve ardından paneli bir sınıfa atar.

A2 sadece daha iyi bir B1 değildir. A2 testi çok düşük toplam ısı salınımı, düşük tepe ısı salınım hızı ve yanan damlacıkların olmamasını gerektirir. B1 hala yanmaya izin verir ancak alevin panel boyunca yayılma hızını sınırlar. Uygulamada, A2 paneller ek yangın bariyeri katmanları olmadan cephelere monte edilebilirken, birçok ülkede B1 paneller katlar arasında boşluklu bariyerler ve yangın durdurucular gerektirir.

Test Verilerinin Okunması: Oksijen İndeksinin ve Isı Yayılım Hızının Sınırlandırılması

İki sayı, panel çekirdeğinin binaya girmeden önce hızlı ve dürüst bir resmini verir. Birincisi sınırlayıcı oksijen indeksidir. İkincisi, koni kalorimetre testinden elde edilen en yüksek ısı salınım oranıdır. Her ikisi de yangına dayanıklı herhangi bir ACP kaynağıyla birlikte verilmesi gereken test belgelerinde görünür.

Oksijen İndeksinin Çekirdek Malzemesine Göre Sınırlandırılması

Sınırlayıcı oksijen indeksi, bir malzemenin ateşleme kaynağı uzaklaştırıldıktan sonra yanmaya devam ettiği minimum oksijen konsantrasyonunu belirtir. Normal hava yaklaşık yüzde 21 oksijen içerir; LOI değeri 18 olan standart bir polietilen çekirdeğin oda yangınında kolayca yanmasının nedeni tam olarak budur. B1 alev geciktirici çekirdek tipik olarak 30 ila 35 arası bir LOI'ye ulaşır; bu, yanmayı sürdürmek için oksijen açısından zengin bir atmosfere ihtiyaç duyduğu ve alev gittiğinde genellikle kendi kendine söneceği anlamına gelir. Bir A2 mineral çekirdeği 60'ın üzerindeki LOI değerlerine ulaşır, dolayısıyla bir bina yangınında mevcut olan herhangi bir oksijen konsantrasyonunda yanmayı sürdürmez. Bu tek sayı, büyük ölçekli bir test planlanmadan önce, üç ürün katmanı arasındaki pratik farkların çoğunu açıklıyor.

Zaman İçinde Isı Yayılma Oranı

Bu eğriler, gelişen bir oda yangınına benzer bir ışıma yoğunluğunda bir koni kalorimetre testi sırasında çekirdek malzemenin ne kadar hızlı ısı saldığını gösterir. Standart PE çekirdeği, maruz kaldıktan sonraki iki dakika içinde metrekare başına yaklaşık 650 kilovatlık bir tepe ısı salınım hızına ulaşır. B1 alev geciktirici çekirdek, metrekare başına yaklaşık 300 kilowatt değerine ulaşır; bu, PE zirvesinin yarısından azdır ancak yine de yangına önemli bir katkı sağlar. A2 mineral çekirdeği tüm test boyunca metrekare başına 60 kilovatın altında kalıyor, dolayısıyla A2 panellerinin yangına ihmal edilebilir bir katkısı olduğu belirtiliyor. En yüksek ısı salınım oranı, bir cephedeki dikey alev yayılımını kontrol eder ve üç eğri arasındaki fark, kontrol altına alınan yangın ile bina kabuğu boyunca yukarıya doğru ilerleyen yangın arasındaki farktır.

Her Yangın Sınıfının Gerekli Olduğu Yerler

Bina kodları, bir yangının sonuçlarını sınırlamak için yangın sınıflandırmasını kullanır ve gerekli sınıf, binanın yüksekliği, bina sakinlerinin yükü ve tahliye zorluğuna bağlı olarak artar. Aşağıdaki tablo, uygulamaya göre minimum gereksinimi göstermek için beş puanlık bir ölçek kullanmaktadır.

Tablo, seçilen bina uygulamalarına beş puanlık bir gereksinim ölçeği uygulamaktadır. Dikey alev yayılımı birincil can güvenliği riski olduğundan, yüksek bina cepheleri ve ulaşım istasyonları maksimum seviyede bulunmaktadır. Hastaneler ve okullar, düzenlemeye tabi pazarların çoğunda A2 notunu şart koşuyor çünkü hastanelerde bulunanlar arasında kendi kendine tahliye edilemeyen kişiler de var. Alçak ticari binalar bazen B1 sınıfını kabul eder, ancak bu yalnızca cephe tasarımına boşluk bariyerleri ve yangın durdurucular eklendiğinde. İç mekan sergileri ve geçici sergiler en düşük eşiğe sahiptir, ancak orada bile aydınlatma kabloları ve anahtarlı uzatma kabloları yakında olduğunda B1 çekirdeği daha güvenlidir. Ölçek basitleştirmedir ancak EN 13501 ve GB/T 8624 gibi kodların mantığını yansıtmaktadır.

A2, B1 ve Standart PE Çekirdek Panellerin Karşılaştırılması

Karar nadiren tek başına en güvenli malzemenin seçilmesiyle ilgilidir. Panelin bina risk profiline ve bütçeye uygun hale getirilmesiyle ilgilidir. Aşağıdaki radar grafiği, üç çekirdek tipini altı kritere göre karşılaştırmaktadır.

Radar grafiği, A2, B1 ve standart PE çekirdeklerini hem güvenlik hem de ticari kararları etkileyen altı kritere göre karşılaştırıyor. A2, mineral çekirdeğinin yanmaması ve daha az duman üretmesi nedeniyle yangın güvenliği ve çevre performansında liderdir. B1, şekillendirilebilirlik ve maliyet dengesi sayesinde kazanır, bu nedenle iç kaplama ve tabelalar için popüler bir seçim olmaya devam etmektedir. Standart PE kesilmesi, katlanması ve şekillendirilmesi en kolay olanıdır ve üretimi en ucuz olanıdır, ancak zayıf yangın performansı onu çoğu yargı alanında dış duvarlardan uzaklaştırır. Her poligonun şekli, her eksende tek bir çekirdeğin en iyi olmadığını gösterir, bu nedenle alıcının panel derecesini binanın risk profiline göre eşleştirmesi gerekir. Uygulamada, can güvenliğinin tehlikede olduğu durumlarda A2 zorunludur ve PE yalnızca tutuşma riskinin düşük ve kaçış mesafelerinin kısa olduğu durumlarda kabul edilebilir.

Sertifikanın Doğru Olup Olmadığına Neden Üretim Hattı Karar Veriyor?

A2 ve B1 sınıflandırmaları yalnızca panelin stabil ve kontrollü bir süreçte üretilmesi durumunda geçerlidir. A2 panelindeki mineral çekirdek, panel genişliği boyunca eşit şekilde dağıtılmalıdır. Çekirdek formülasyonu rulodan ruloya değişirse, yangın performansı da buna göre değişir. Standart PE üretiminden dönüştürülen bir hat, A2 çekirdeği için gereken sıcaklık profilini, karıştırma hassasiyetini ve basınç ayarlarını sürdüremeyebilir.

Bu nedenle ciddi panel üreticileri A2 hatlarını PE hatlarından ayırarak geçiş prosedürlerini belgelendirmektedir. Yangın derecesi çekirdeğin kimyasında olduğu kadar üretim sürecinde de yaşar. A2 çıktısı için oluşturulmuş bir hat, genel amaçlı bir hattın sağlayamayacağı hassas dozajlama, hat içi soyulma testi ve kalınlık kontrolünü içerecektir.

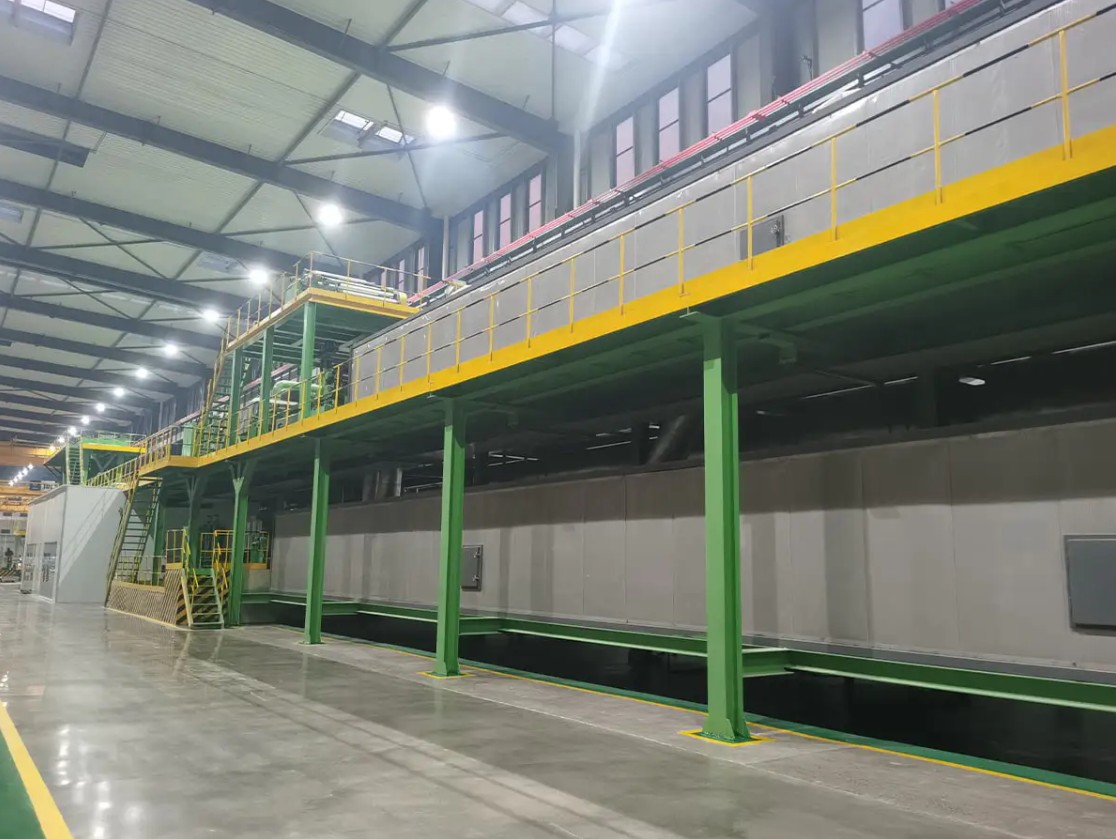

Kızılötesi Isıtmalı A2 Metal Kompozit Panel Laminasyon Hattı Bu sürekli laminasyon hattı, yatırımı kolaylaştırmak için çekirdek hazırlığını laminasyondan ayırarak A2 yangına dayanıklı paneller için özel olarak tasarlanmıştır. Üçüncü nesil kızılötesi fırını, enerji kullanımını %50'den fazla azaltarak tutarlı, yüksek verimli üretim için pratik bir seçim haline getiriyor. Ürünü Görüntüle →

Paneller kaliteye göre tasarlanmış bir hatta üretildiğinde, sertifika tek seferlik bir test yerine devam eden süreç hakkında bir beyan haline gelir. Bu, rastgele bir partinin geçmesi ile her partinin aynı standardı karşılaması arasındaki farktır.

Yangına Dayanıklı ACP Panelleri Satın Alırken Neler Kontrol Edilmelidir?

Alıcılar genellikle aynı kalite adının çok farklı kalite seviyelerini kapsayabilmesine şaşırırlar. Aşağıdaki kontroller, gerçek bir yangına dayanıklı paneli yeniden etiketlenmiş bir panelden ayıracaktır.

1. Orijinal test raporunu isteyin ve panel açıklamasını, kalınlığını ve çekirdek yoğunluğunu teslim edilen ürünlerle karşılaştırın.
2. Tedarikçinin değiştirilmiş bir PE hattı değil, A2 veya B1 çekirdeği için tasarlanmış bir hat üzerinde üretim yaptığını doğrulayın.
3. En az üç farklı bobinden bir numuneyi soyarak açın ve çekirdek rengini, yoğunluğunu ve tekdüzeliğini kontrol edin.
4. Her üretim çalışması için alev geciktirici katkı maddesi dozajının toplu kaydını isteyin.
5. Doğrulama testleri için farklı üretim tarihlerinden numuneleri bağımsız bir laboratuvara gönderin.

Sertifika, bir panel grubundaki bir testin anlık görüntüsüdür. Partiler arası tekdüzelik, sertifikanın değil, üretim ekipmanının bir özelliğidir. Bir tedarikçi kontrollü dozlama, sıcaklık kaydı ve hat içi kalite kontrollerini gösteremiyorsa A2 etiketi güvenilir değildir.

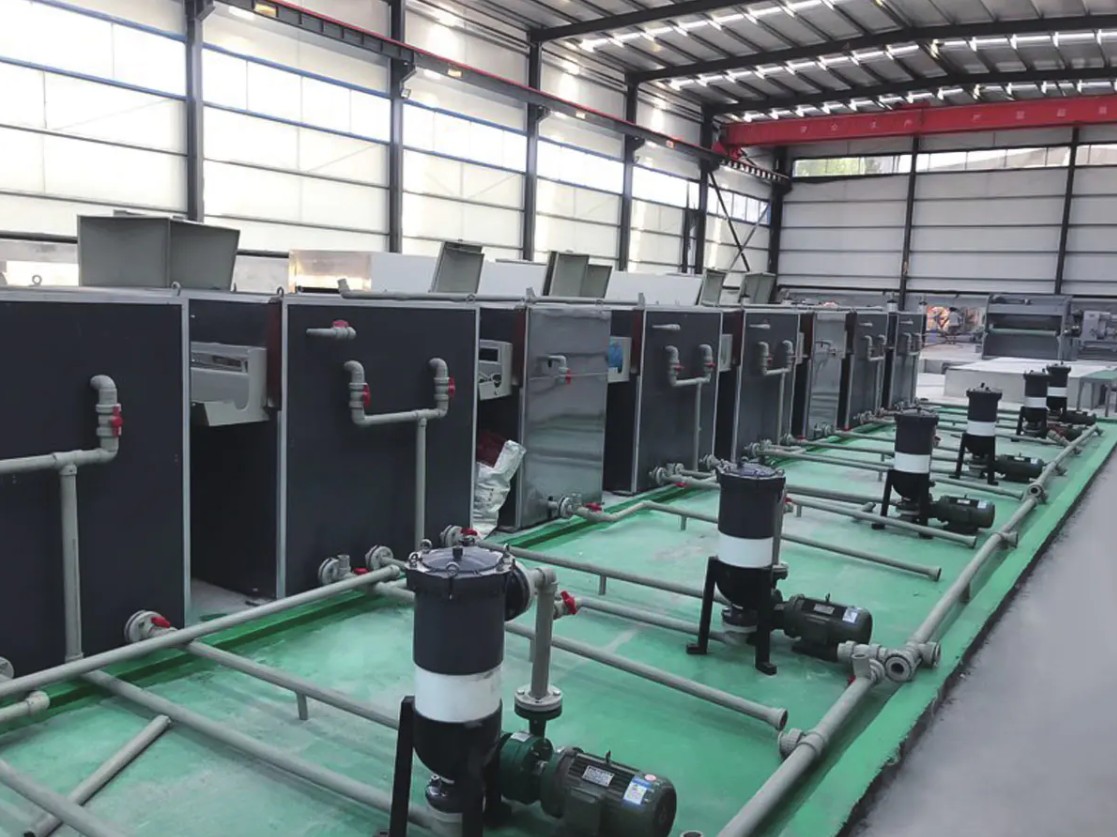

Entegre A2 Bobin ve Kompozit Panel Üretim Hattı Bu üretim hattı mineral çekirdeği, yapıştırıcıyı ve metal kaplamaları tek bir sürekli işlemde birleştirerek kalite sertifikasyonu için gereken hassas kontrolü destekler. Bu, partiden partiye güvenilir bir benzerlikle A2 pazarına giren üreticiler için önemli bir yatırımdır. Ürünü Görüntüle →

A2 pazarına girmeyi planlayan panel üreticileri için A2 bobin üretim hattı temel yatırımdır çünkü mineral çekirdeği, yapıştırıcıyı ve alüminyum kaplamaları kalite sertifikasyonunun gerektirdiği hassasiyetle sürekli bir süreçte birleştirir.

Üretim Hattını Hedef Yangın Derecesine Eşleştirme

Gerekli kalite onaylandıktan sonra, bir sonraki soru panel üreticisinin tek bir kalite hattına mı yoksa esnek bir hatta mı ihtiyacı olduğudur. A2 bobin üretimi, hassas gerilim kontrolü gerektiren mineral çekirdek ile sabit bir hızda çalışır. Alev geciktirici polietilenin farklı bir erime akışına sahip olması nedeniyle B1 üretimi farklı bir sıcaklık profilinde çalışır. Her iki kaliteyi de ürettiğini iddia eden bir hattın her konfigürasyon için ayrı ayrı doğrulanması gerekir.

Çift Dereceli A2/B1 Metal Kompozit Panel Üretim Hattı Bu esnek hat, mobil bir platform kullanarak PE/B1 ekstrüzyonlu çekirdekler ile A2 inorganik çekirdekler arasında geçiş yaparak tek bir makinenin hem yüksek hem de alçak katlı pazarlara hizmet vermesine olanak tanır. Hızlı geçiş olanağı sunar ve birden fazla yangın derecelendirmesini hedefleyen üreticiler için sermaye ihtiyaçlarını azaltır. Ürünü Görüntüle →

A2/B1 iki yönlü hattı, üreticiye ayrı bir makine satın almadan çekirdek malzemesini ve çıktı kalitesini değiştirme esnekliği sağlar. Bu, hem yüksek hem de alçak bina pazarlarına hizmet veren panel üreticileri için faydalıdır. yüksek performanslı metal kompozit panel üretim hattını seçme rehberi yıllık üretimi, değişim süresini ve temel malzeme taşımayı daha ayrıntılı olarak kapsar.

Yangına Dayanım Çekirdekte Başlar Üretim Hattında Biter

Alüminyum kompozit panel yangına dayanıklılık, çekirdek formülasyonu ile başlayan ve üretim hattının disiplini ile biten, ölçülebilir, standart olarak tanımlanmış bir özelliktir. A2 pratik anlamda yanmaz denebilecek tek kalitedir. B1 ciddi ancak sınırlı bir güvenlik düzeyidir. Tahliye veya dikey alev yayılımının sorun teşkil ettiği durumlarda standart PE paneller kullanılmamalıdır.

Test raporunu doğrulayan, sınırlayıcı oksijen indeksini ve ısı salınım oranını karşılaştıran ve üretim hattını denetleyen alıcılar, bir sonraki saha incelemesinde şaşırmayacaktır. Kamyonun üzerindeki paneller sertifika ile aynı kaliteyi taşıyorsa binanın risk profili tam da mimarın amaçladığı gibi olur.

Mühendislik ekibimizle iletişime geçin Ekipman planınızı tamamlamadan önce A2 ve B1 hattı gerekliliklerini, temel malzeme tedarikini ve teknik kabul kriterlerini tartışmak için.
